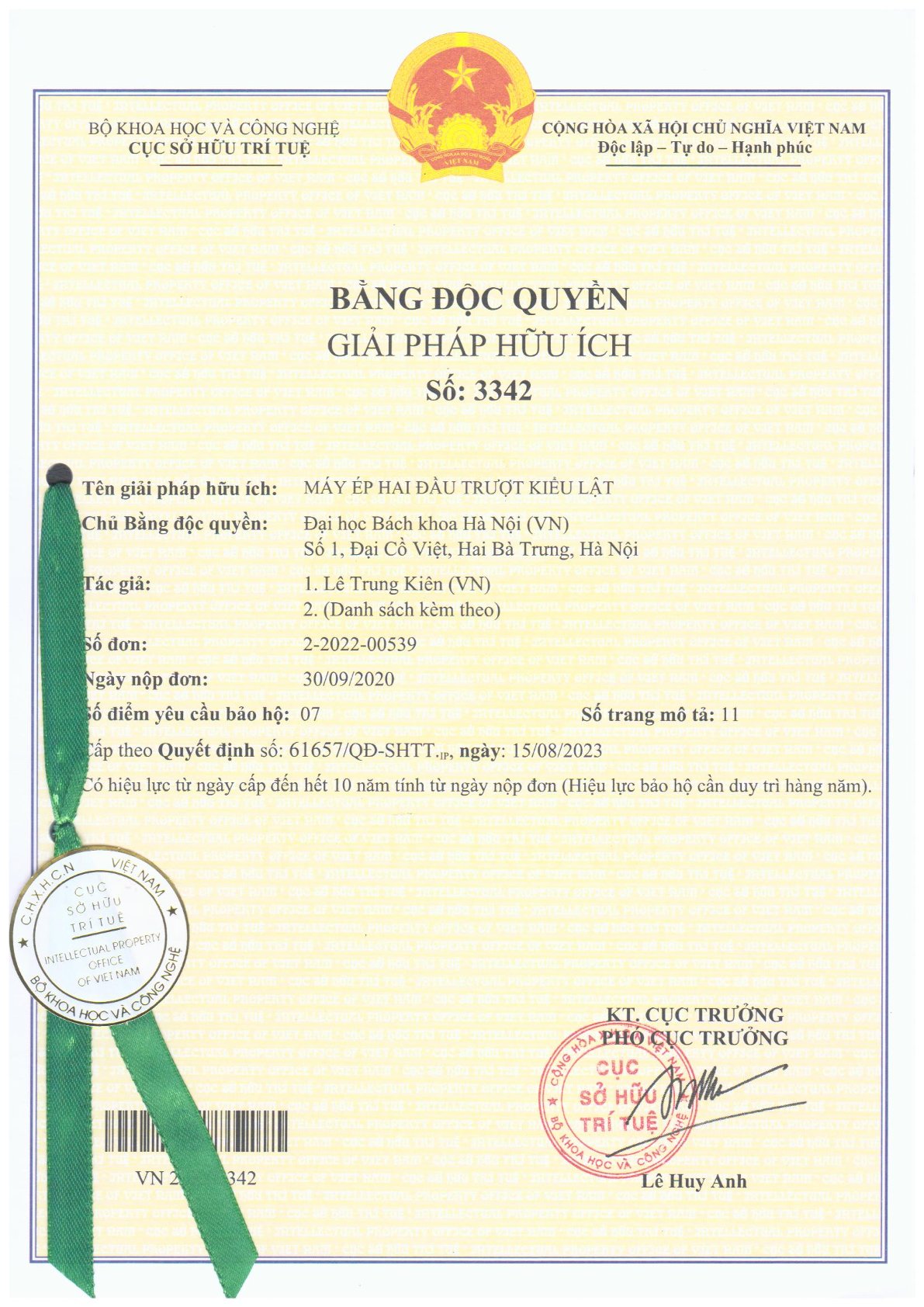

MÁY ÉP HAI ĐẦU TRƯỢT KIỂU LẬT

Chủ nhật - 01/02/2026 22:01

Tác giả chính: Lê Trung Kiên
Trường Cơ khí
Ngày cấp: 15/08/2023
Tóm tắt: Sáng chế đề xuất máy ép hai đầu trượt kiểu lật bao gồm: bàn (1) là tấm phẳng gắn trên khung máy (9), trên bàn (1) được dán tấm cao su (1.1) để ép chặt các sản phẩm; đầu trượt lạnh (2) và đầu trượt nóng (3) được gắn lên càng xoay (11.1) và càng xoay (11.2) để tạo khả năng quay của đầu trượt lạnh (2) và đầu trượt nóng (3) một góc tương ứng 600; càng xoay (11.1) và càng xoay (11.2) mang đầu trượt lạnh (2) và đầu trượt nóng (3) lắp lên trục xoay (4.1) và trục xoay (4.2), trục xoay (4.1) và trục xoay (4.2) gắn lên rầm di động (10) nhờ bốn gối đỡ (5.1), (5.2), (5.3) và (5.4); càng (6.1) và càng (6.2) giúp gia cố cho rầm di động (10) treo vào khung máy (9) được chắc chắn; xi lanh (7.1) và xi lanh (7.2) lắp thẳng đứng trong máy và được gắn vào khung máy (9), một đầu nối với rầm di động (10) và một đầu nhô lên trên nóc máy, có tác dụng nâng hạ rầm di động (10) di chuyển lên xuống; xi lanh lật (8) được lắp phía trong của máy ở giữa xi lanh (7.1) và xilanh (7.2), thân xi lanh lật (8) gắn vào khung máy (9) và một đầu gắn vào đầu trượt nóng (3) nhờ càng lật (24), có tác dụng đẩy đầu trượt lạnh (2) và đầu trượt nóng (3) xoay quanh trục xoay (4.1) và trục xoay (4.2) với một góc 600.
