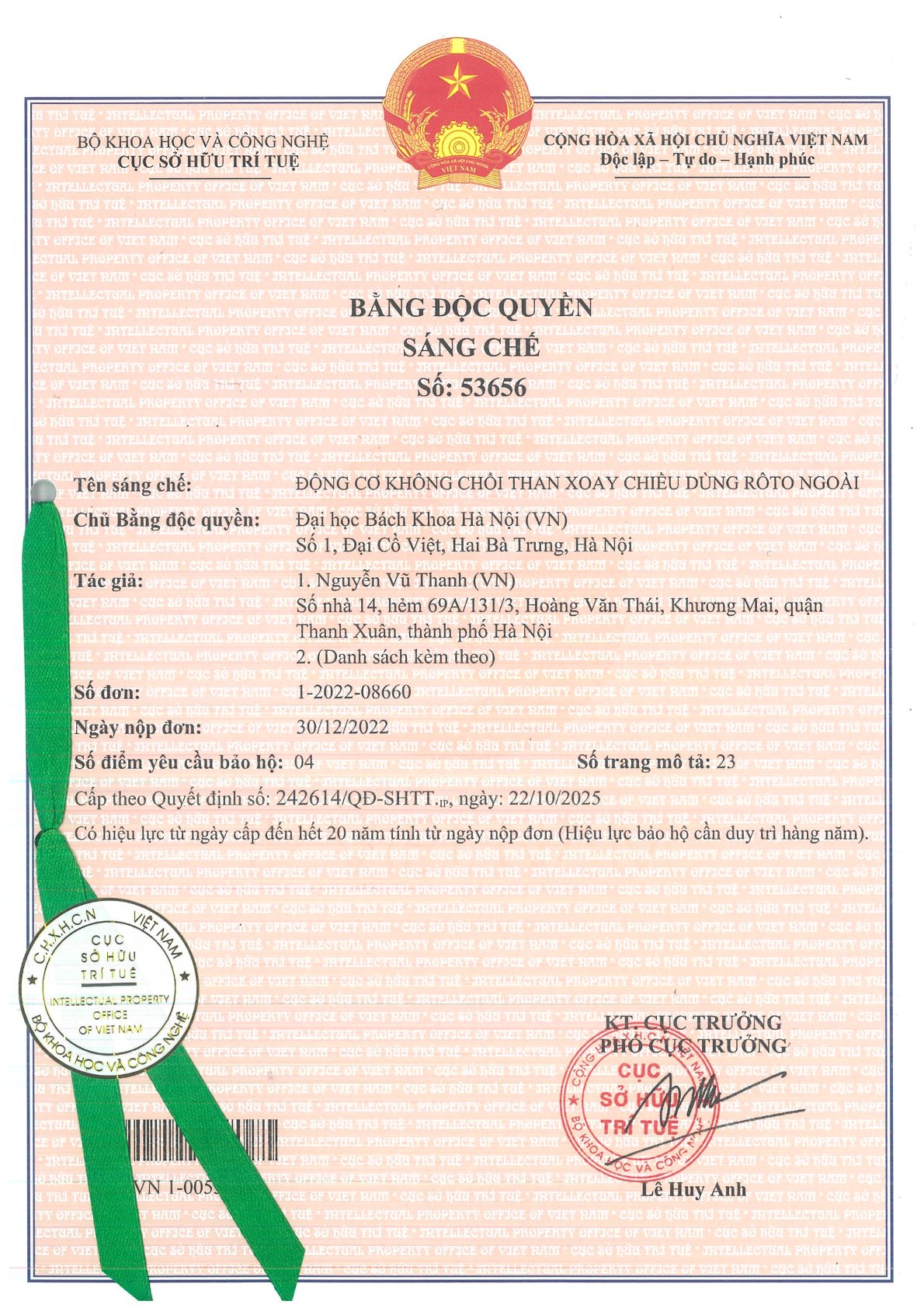

ĐỘNG CƠ KHÔNG CHỔI THAN XOAY CHIỀU DÙNG ROTOR NGOÀI

Thứ bảy - 31/01/2026 23:00

Tác giả chính: Nguyễn Vũ Thanh
PTN NC Máy điện hiệu năng cao
Ngày cấp: 22/10/2025
Tóm tắt: Sáng chế đề cập tới động cơ không chổi than xoay chiều dùng rôto ngoài (ExROT-BLAC). Động cơ này thuộc nhóm động cơ đồng bộ với kích từ bằng nam châm vĩnh cửu Ferrit (nam châm đen), dùng cho các ứng dụng cần rôto chuyển động bên ngoài, còn stato phần tĩnh nằm bên trong. Do có những khác biệt nhất định với động cơ không chổi than một chiều BLDC, nên về cấu tạo có một số khác biệt chính liên quan đến phần rôto, stato, nam châm và dây quấn. Động cơ ExROT-BLAC theo sáng chế bao gồm các bộ phận chính là khung xương đỡ và bảo vệ các bộ phận bên trong. Gông rôto khác biệt ở các khoảng lồi lõm để gắn (dán) nam châm vĩnh cửu và nêm chèn phi từ tính bakelite sao cho phù hợp. Cấu trúc nam châm được làm với độ phủ ở mức 70%. Khối thép stato có biên dạng bề mặt răng hình tròn sao cho khe hở không khí trở nên không đồng đều. Bối dây stato được thiết kế theo kiểu tập trung hai lớp, trong cùng một rãnh chứa hai cạnh tác dụng của hai bối dây của hai pha khác nhau. Tất cả các bối dây của tất cả các pha phải được quấn cùng chiều cuốn dây và được lồng tập trung quanh các răng stato, số vòng dây của tất cả các bối đều bằng nhau.
